PANTOGRAFI CNC PER TAGLIO PLASMA

Dal 2009 Santicad commercializza i propri pantografi Cnc che sono stati concepiti per introdurre sul mercato macchine semplici, affidabili ed economiche permettendo agli utenti che vogliono attrezzarsi per il taglio termico di poter scegliere la miglior soluzione tecnico economica possibile.


Caratteristiche comuni a tutta la gamma:

  • Controllo altezza torcia elettronico

  • Motorizzazioni stepper

  • Assi su guide lineari a ricircolo di sfere

  • Trasmissioni con cinghie sincrone e con viti a ricircolo di sfere

  • Programmi Cnc e Cam inclusi nella fornitura


Modelli proposti:

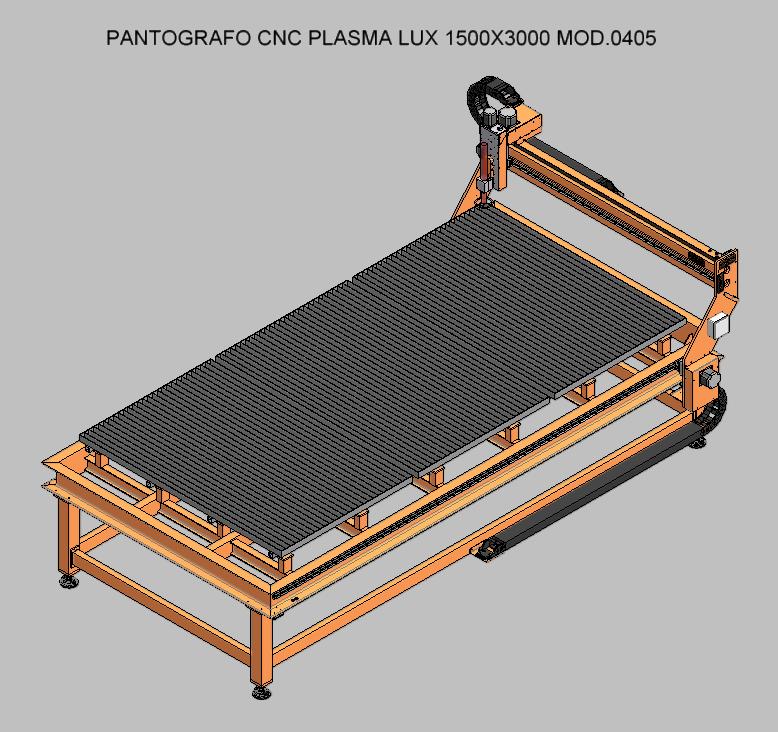

  • 1500 x 3000 Lux a partire da Euro 16300,00 (generatore escluso dal prezzo)

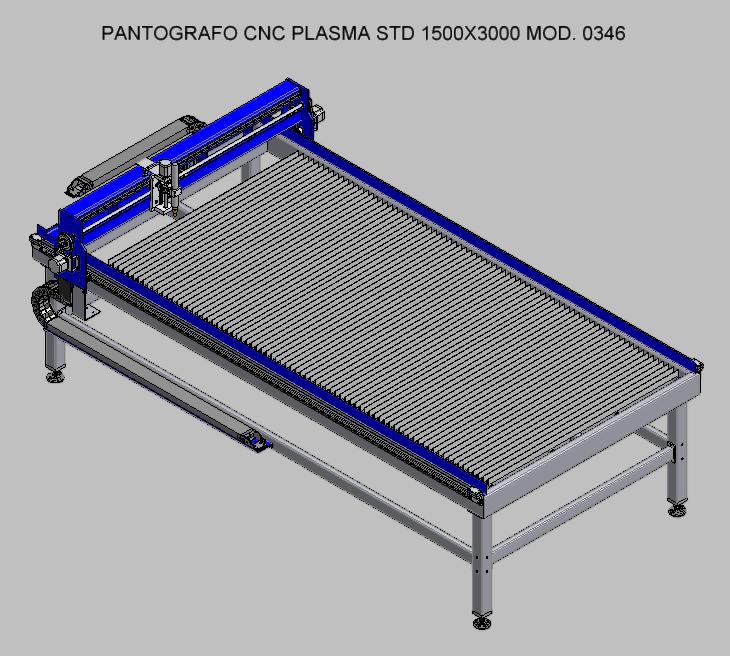

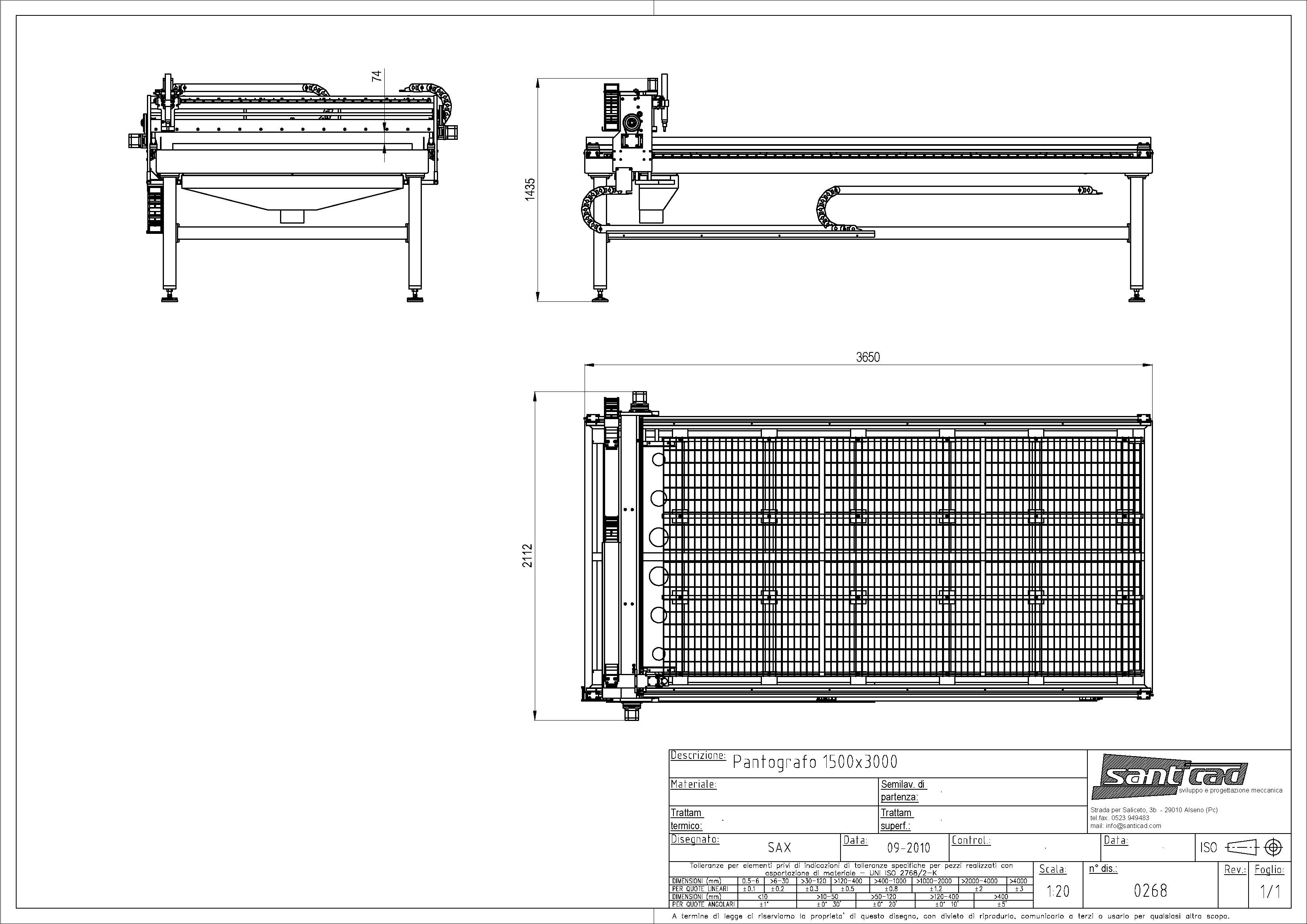

  • 1500 x 3000 Std a partire da Euro 15000,00 (generatore escluso dal prezzo)

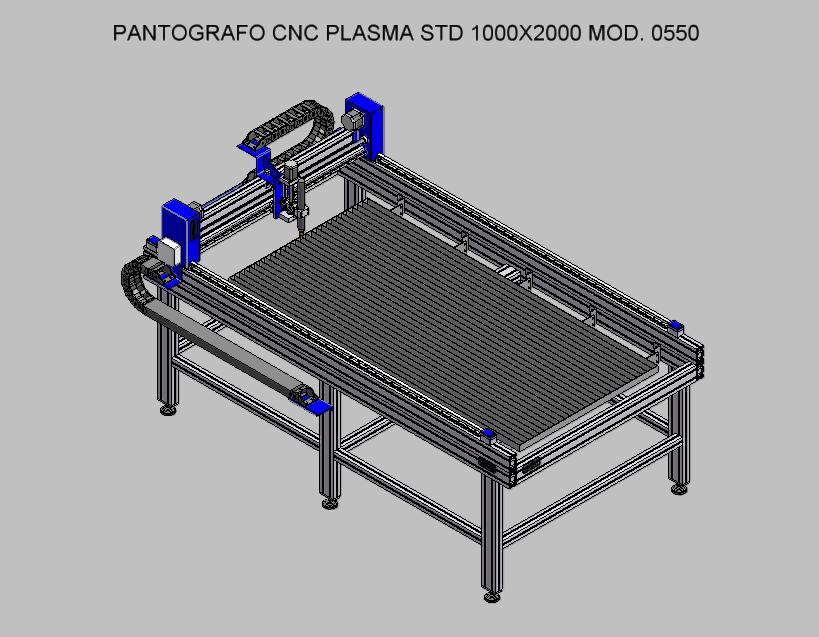

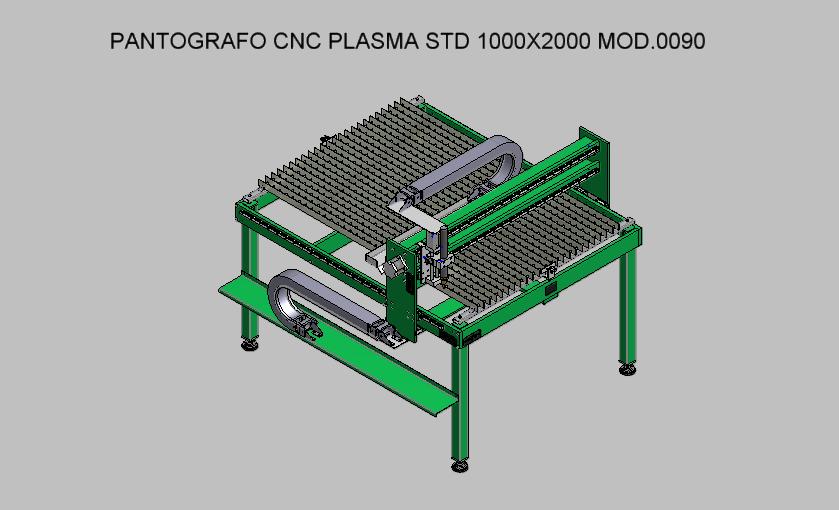

  • 1000 x 2000 Std a partire da Euro 12250,00 (generatore escluso dal prezzo)

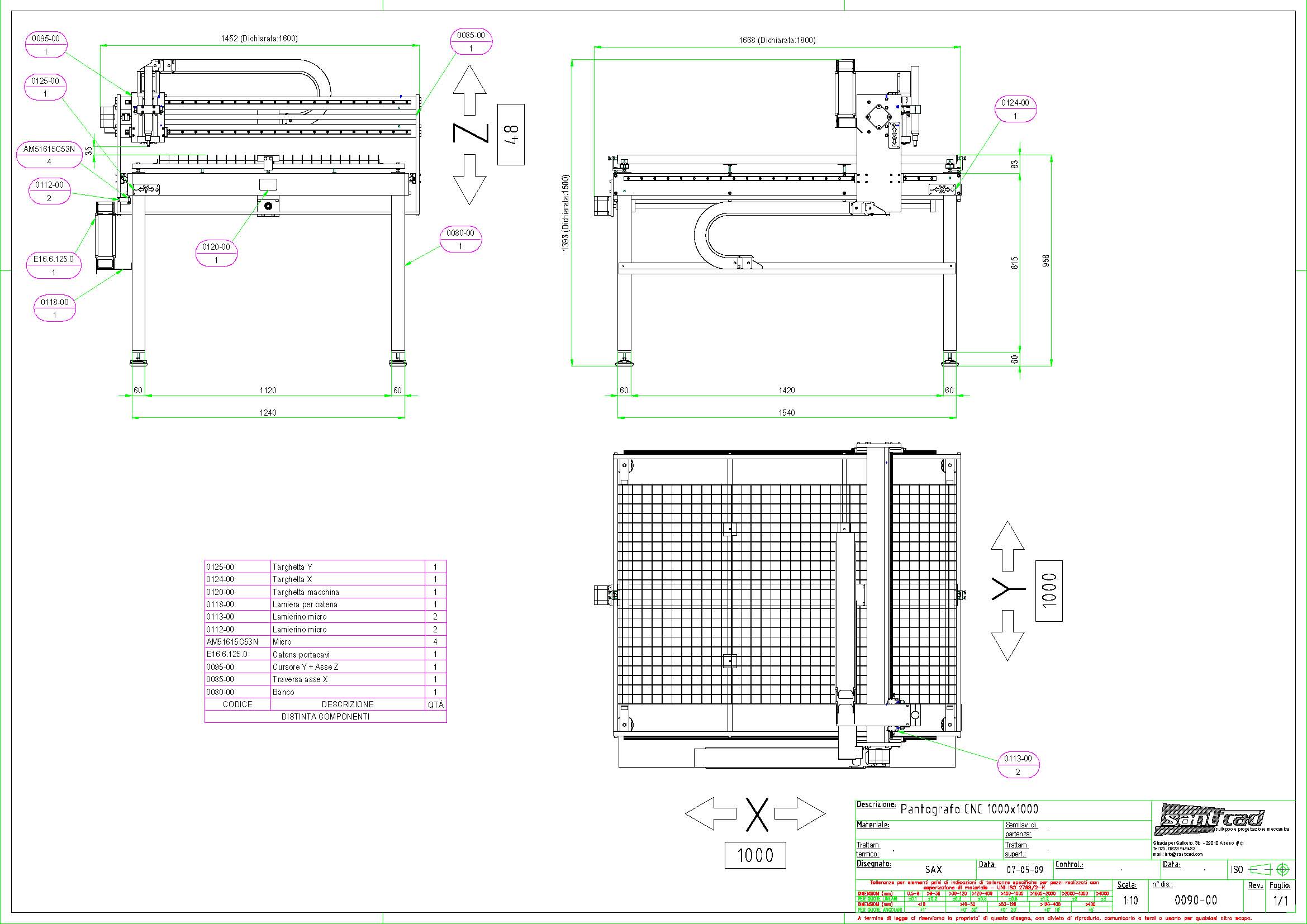

  • 1000 x 1000 Std a partire da Euro 10550,00 (generatore escluso dal prezzo)


I prezzi elencati sono indicativi ed Iva esclusa, forniremo preventivo dettagliato e schede tecniche su richiesta scritta e senza impegno.


I nostri pantografi sono pensati per essere interfacciati con i generatori plasma inverter maggiormente diffusi in commercio.


Procedura di lavoro:

  1. ad ogni accensione (o interruzione di corrente), occorre eseguire la referenziazione degli assi (Fase di Homing macchina);

  2. posizionare sul piano di taglio la lamiera da tagliare;

  3. generare il part program con il programma Cam fornito elaborando le sagome da tagliare precedentemente disegnate con un programma Cad;

  4. caricare il part program nel programma Cnc fornito, il quale governerà i movimenti del pantografo;

  5. regolare sul generatore Plasma la corrente da utilizzare durante il taglio;

  6. regolare sul Controllo altezza torcia fornito la tensione di taglio da mantenere costante durante il processo;

  7. avviare il processo di taglio.
